Дефектоскоп-толщиномер ультразвуковой УД3-71
Дефектоскоп-толщиномер ультразвуковой УД3-71 общего назначения. ГОСТ 23049
Дефектоскоп позволяет решать широкий спектр задач при выполнении НК в труднодоступных местах, благодаря своим малым весу, габаритам и функциональным возможностям.
Дефектоскоп позволяет проводить ультразвуковой контроль продукции на наличие дефектов с учетом современных требований к технологиям ультразвукового неразрушающего контроля.
Основные функции:
Все функции толщиномера с развёрткой;
Измерение глубины и координат залегания дефектов;
Измерение отношений амплитуд сигналов, отраженных от дефектов;
Измерение эквивалентного размера дефекта;
Два независимых измерительных строба с автоматической трехуровневой сигнализацией дефекта (АСД) в каждом;
ВРЧ;
Строб АРУ;
Режим работы с АРД диаграммами;
Высокоточный измеритель глубины (координат) залегания дефекта;
Возможность отображения развёртки типа RF;
Возможность запоминания программ настроек и результатов контроля;
Режим "электронная лупа";
Режим "стоп-кадр";
Подсветка дисплея;
Высококонтрастный цветной TFT дисплей;
Режим связи с ПЭВМ;
Протоколирование процедуры контроля с использованием программного обеспечения "Ultra UD3-71";
Возможность ввода программ настроек из ПЭВМ в память дефектоскопа.
Технические характеристики:
Рабочие частоты - 0,4 ... 15МГц
Возможные устанавливаемые значения частот фильтра: 0,4; 1,25; 1,8; 2,5; 5; 10; 15 МГц
Значения номинальных частот повторения зондирующих импульсов - от 100 до 1000 Гц с дискретностью установки 1; 10; 100 Гц
Амплитуда зондирующего импульса генератора дефектоскопа при 20 нс и длительности фронта менее 20 нс ± длительности 80 - не менее 200 В для режима максимальной амплитуды зондирующего импульса и 20 В для режима минимальной амплитуды.
Диапазон контроля наличия дефектов по стали - от 0,5 до 6000 мм с дискретностью установки 0,1; 1,0; 10,0; 100,0; 1000,0 мм
Диапазон изменения коэффициента усиления приемного тракта дефектоскопа - от 0 до 80 дБ
Дискретность изменения коэффициента усиления приемного тракта дефектоскопа - 0,1; 1,0; 10,0 дБ
Диапазон измерений эквивалентного диаметра отражателя - от 0,8 до 20 мм
Динамический диапазон сигналов, наблюдаемых на экране дефектоскопа - не менее 20 дБ
Диапазон установки скорости распространения УЗК - от 1 000 до 15 000 м/с с дискретностью установки 1; 10; 100; 1000 м/с
Диапазон установки угла ввода УЗК пьезоэлектрического преобразователя (ПЭП) - от 0 до 900 с дискретностью установки 0,1; 1,0; 10,00
Диапазон установки задержки развертки относительно импульса возбуждения - от 0 до 6000 мм с дискретностью установки 0,1; 1,0; 10,0; 100,0; 1000,0 мм
Диапазон установки длительности задержки измерительного строба - от 0,1 до 6000 мм с дискретностью установки 0,1; 1,0; 10,0; 100,0; 1000,0 мм
Диапазон установки порога АСД (высоты уровней измерительного строба):
— браковочный уровень (красный уровень строба) - минус 18 — плюс 6 дБ, шаг: 0,1; 1,0 дБ
— контрольный уровень (синий уровень строба) - минус 18 — плюс 6 дБ, шаг: 0,1; 1,0 дБ
— поисковый уровень (зеленый уровень строба) - минус 18 — плюс 6 дБ, шаг: 0,1; 1,0 дБ
Диапазон установки линейной компенсированной отсечки - от 0 до 60 % высоты экрана с дискретностью установки 1 %
Количество запоминаемых программ настройки - не менее 100
Количество запоминаемых изображений развертки (А-Скан изображений) - не менее 100
Количество запоминаемых измеренных значений глубины (координат) - не менее 150 000
Абсолютная погрешность при измерении глубины залегания дефекта - ±(0,1 ... 0,003 Hx) мм
Абсолютная погрешность при измерении отношения амплитуд сигналов - ±(0,2...0,03 Nx) дБ
Время непрерывной работы от аккумуляторной батареи - не менее 12 час.
Масса дефектоскопа с аккумуляторной батареей (без комплекта ПЭП, кабелей и футляра) - не более 0,72 кг
Габаритные размеры - 188х107х78 мм
Размер рабочей части экрана дефектоскопа - не менее 71,52х53,64 мм
Электрическое питание дефектоскопа осуществляется от встроенной аккумуляторной батареи номинальным напряжением 12 В
Емкость встроенной аккумуляторной батареи - 2500 мА/час
Средняя продолжительность непрерывной работы - не менее 12 ч
Степень защиты корпуса дефектоскопа от проникновения твердых тел и воды соответствует IР65 по ГОСТ 14254.
Дефектоскоп может эксплуатироваться при температуре окружающего воздуха от минус 10 до плюс 40°С

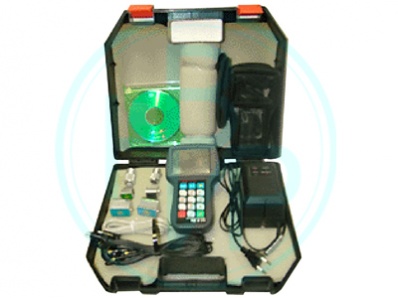

Комплектация
Дефектоскоп ультразвуковой УДЗ-71, Пьезоэлектрические преобразователи (типы по требованию), Кабель соединительный (ПЭП/электронный блок) (При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП), USB кабель (ПЭВМ/электронный блок), Кабель синхронизации (Поставляется по отдельному заказу потребителя ), Устройство зарядное АЗУ-2М, Программное обеспечение "ULTRA 3-71 new",
Руководство по эксплуатации УДЗ-71.23535778.03.01.05РЭ, Чехол для дефектоскопа, Кейс для запасных частей.
Комплект поставки дефектоскопа включает все необходимое для проведения контроля.
Дефектоскоп УД3-71 может также (по отдельному заказу) комплектоваться пьезоэлектрическим контактным прямым совмещенным преобразователем
типа П111-2.5-П20-004 со сменным эластичным протектором, позволяющим работать по необработанной поверхности.
