Дефектоскоп ультразвуковой УД4-12Т

Многофункциональный универсальный ультразвуковой дефектоскоп нового поколения УД4-12Т.
В дефектоскопе реализованы новейшие достижения в области электроники и процессорной техники. На высококонтрастном цветном дисплее высвечиваются: амплитуда максимального сигнала; эквивалентная площадь максимального дефекта; координаты отражателя (X,У или R) в мм или мкс; амплитудный уровень отсечки в дБ или % экрана и т.д.
Полноценный цифровой тракт, используемый в приборе, и высокопроизводительная ПЛИС позволяют производить цифровую фильтрацию, включая обработку с использованием Вейвлет-функций; вычислять огибающую сигнала; избавиться от шумов аналоговых элементов; повысить точностные параметры ультразвукового дефектоскопа т.д.

Особенности конструкции и работы прибора
Прочный пылеводонепроницаемый корпус дефектоскопа выполнен из литого дюралюминия в исполнении - IP64.
Встроенный металлогидридный аккумулятор с продолжительностью работы до 5 часов имеет возможность ускоренной зарядки (без выемки аккумуляторов) за 3 часа.
Большой (129,6х97,4мм) цветной TFT дисплей (640х480 точек);
Самый большой динамический диапазон дисплея - 50дБ;
Возможность работы дефектоскопа в локальной сети (режим удаленного доступа);
Регулирование длительности и амплитуды зондирующего импульса;
Возможность непрерывной записи результатов контроля в течение 2 часов;
Связь с компьютером по интерфейсу USB2.0 со скоростью до 40Мбит/сек.
Кроме того, в дефектоскопе УД4-12Т реализованы:
возможность записи звуковых комментариев к сохраняемым кадрам;
возможность наблюдения сигнала в виде радиосигнала, двух или однополупериодного сигнала и огибающей;
режим анализа спектра сигнала до 25МГц;
шкала амплитуд логарифмическая (дБ) или линейная (проценты);
два независимо управляемых строба АСД;
возможность построения АРД-диаграмм к любым ПЭП (встроенная программа АРД-УНИВЕРСАЛ версия 3.1);
часы реального времени;
цветовая сигнализация уровней АСД;
эргономическая клавиатура и быстрый доступ к горячим клавишам.

Основные технические характеристики:
Динамический диапазон измерений амплитуды - 140 дБ
Диапазон регулирования калиброванного усилителя - 82 дБ
Длительность развертки - 5 ... 1200 мкс., с шагом 5 или 100 мкс.
Количество точек ВРЧ - до 400
Глубина регулирования ВРЧ - 60 дБ, с крутизной до 20 дБ/мкс
Частотный диапазон - 0,3 ... 10 МГц
Длительность зондирующего импульса - 20 ... 1000 нС, с шагом 20 нС
Напряжение зондирующего импульса - 50 ... 150 В, с шагом 5 В
Встроенный архив параметров ПЭП и настроек параметров контроля - более 1000 записей
Дискретное изменение частоты зондирующих импульсов - 10 .. 1000 Гц с шагом 1 Гц
Отсечка линейная 0 ... 99% с шагом 1 %;
Масса с аккумулятором - 2,7 кг.
Диапазон рабочих температур: -10 ... +50 Градусов
Габариты - 245 х 170 х 55 мм

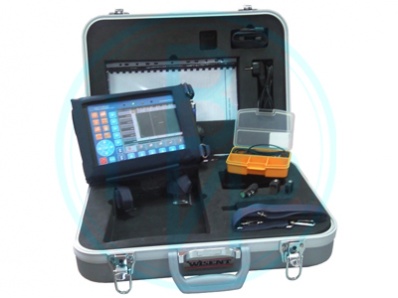

Комплектация
Стандартная комплектация при поставке дефектоскопа УД4-12Т включает: электронный блок дефектоскопа; 2 ультразвуковых преобразователя; один аккумуляторный блок; автоматическое зарядное устройство; 2 соединительных ка-беля; кабель USB; чехол; инструкцию по эксплуатации; программное обеспечение для обработки и архивирования информации.
