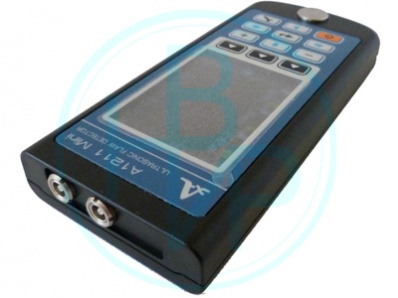

Ультразвуковой дефектоскоп А1211 Mini
Миниатюрный ультразвуковой дефектоскоп А1211 Mini
Назначение
- контроль сварных швов
- поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- измерение толщины изделия.
Миниатюрный ультразвуковой дефектоскоп А1211 Mini - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
Главной особенностью прибора является небольшой вес и габариты, что позволяет работать в сложных и стесненных условиях, а также делают дефектоскоп удобным при поездках и командировках.
Самый легкий дефектоскоп – вес всего 210 грамм вместе с аккумулятором.
Простое и удобное меню основных настроек прибора для оперативного выбора и установки параметров рабочей конфигурации и интуитивный интерфейс позволяет быстро освоить работу с прибором специалистам любого уровня квалификации, в том числе не имеющим предварительной подготовки.
Дефектоскоп обладает высоко-контрастным информативным TFT дисплеем с возможностью смены ориентации изображения дисплея при повороте прибора на 90 градусов.
Особенности конструкции и работы прибора
Измерение уровней сигналов и координат дефектов
Возможность выбора типа шкалы: мм - по глубине, мкс - время
Быстрый доступ к функциям управления
Трехуровневый строб, соответствующий уровням оценки найденных дефектов (браковочный, контрольный, поисковый), для корректного определения размеров дефектов по всей контролируемой толщине объекта контроля
Возможность вывода на дисплей прибора области А-Скана сигнала и дополнительной информации: скорость ультразвука, толщина объекта контроля, кратность отражения сигнала, уровень усиления
Индикация превышения опорного уровня – цветовая, звуковая, вибрационная
Индикатор уровня заряда аккумулятора
Оперативное управление яркостью подсветки экрана прибора
Дискретность индикации результатов измерений: 0,1 или 1 мм
Связь с ПК по USB
Программное обеспечение для приема данных из прибора и сохранения их на ПК
Индикатор уровня заряда аккумулятора
Специализированный чехол с магнитным деражателем для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
Технические характеристики
Диапазон устанавливаемых скоростей ультразвука 1 000 – 14 999 м/с
Номинальные рабочие частоты ультразвука - 0.5 – 15 МГц
Диапазон перестройки усиления - от 0 до 80 дБ
Диапазон измерения глубины залегания дефекта (по стали)
- с преобразователем S3568 2.5A0D10CL - от 7 до 900 мм
- с преобразователем D1771 4.0A0D12CL - от 2 до 450 мм
Пределы допускаемой абсолютной погрешности измерений глубины дефекта с прямым преобразователем (H – измеряемая глубина) ±(0,03H+0,2) мм
Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями:
- с преобразователем S5182 2.5А65D12CS - от 2 до 200 мм
- с преобразователем S5096 5.0А70D6CS - от 2 до 90 мм
Пределы допускаемых абсолютных погрешностей измерений координат дефекта с наклонными преобразователями:
- глубины H ±(0,03H+1) мм
- дальности по поверхности L ±(0,03L+1) мм
Номинальное напряжение питания - 3,7 В
Продолжительность работы от аккумулятора - не менее 9 ч
Габаритные размеры электронного блока, не более - 161х70х24 мм
Масса электронного блока - не более 210 г
Средняя наработка на отказ - до 18 000 ч
Установленный срок службы - 5 лет
Диапазон рабочих температур от -20 до +50 ºC
Базовый комплект
А1211 Mini - УЗ дефектоскоп
Преобразователь S3568 2.5A0D10CL Преобразователь S5182 2.5A65D12CS Преобразователь S5096 5.0A70D6CS
Кабель LEMO-LEMO одинарный 1,2 м Адаптер 220 В - USB Кабель USB A - Micro B
Чехол Сумка
Гель УЗ -30°C...+100°C, 0,1 кг
Компакт-диск с документацией и ПО
