Мобильная Лаборатория для БСУ (РБУ) на базе Контейнера-здания (2400х6000х2500) усиленного с КНТ предназначена для оперативного контроля цемента, раствора и бетона.
Представленная Комплектация Лаборатории для БСУ (РБУ) обеспечивает:
1. Изготовление бетонных и растворных образцов по ГОСТ 10180-2012.
2. Хранение бетонных и растворных образцов по ГОСТ 10180-2012.
3. Испытание контрольных образцов бетона на прочность по ГОСТ 10180-2012.
4. Входной контроль цемента (активность, плотность, тонкость помола, определение марки) по ГОСТ 310.1 ... 310.6, ГОСТ 30744-2001.
5. Выходной контроль растворной смеси по ГОСТ 5802-86.
Лаборатория состоит из:
1. Контейнера – здания усиленного с КНТ (Камерой Нормального Твердения).
2. Комплекта приборов, оборудования и лабораторной мебели.
Описание и технические характеристики Контейнера-здания с КНТ.
Контейнер-здание усиленное с КНТ (далее здание) предназначено для размещения оборудования и рабочего места сотрудников лаборатории при подготовке и проведении лабораторных испытаний.
Несущим элементом здания является сварной объёмный металлический каркас, состоящий из основания, стен, стоек и крыши.
Основание и несущие стойки каркаса изготовлены с учетом повышенной нагрузки, с учетом массы испытательного оборудования устанавливаемого в Лаборатории.
Основные технические характеристики:
1. Условия эксплуатации преимущественно для подрайонов IB, IIA, IIIA (по СниП2.01-82) при температуре воздуха от - 40°С до +40°С.
2. Снеговая нагрузка - 100 кгс/м2; ветровая нагрузка - 48 кгс/м2 .
3. Габаритные размеры: длина – 6000 мм, ширина 2400 мм, высота – 2500 мм.
4. Внутренние размеры: длина – 5700 мм, ширина 2100 мм, высота – 2250 мм.
5. Степень огнестойкости – V
6. Масса – около 3500 кг.
Устройство и комплектация:
1.Конструкция стен и потолка многослойная:
- наружная обшивка - профнастил С8 цвет белый RAL 9002;
- внутренняя обшивка стен здания выполнена из МДФ;
- утепление, гидроизоляция и пароизоляция выполнена из полиэтилена, толщиной 100 мкм, утеплителя ROCKWOOL - 100 мм и технофол 5 мм.
2. Конструкция пола многослойная:
- дно - металлический оцинкованный лист толщина 0,8 мм;
- гидроизоляция из полиэтилена толщиной 100 мкм;
- обрешетка из бруса 50х150 мм;
- утеплитель ROCKWOOL - 100 мм;
- чистовой пол - половая доска толщиной 30 мм, ЦСП 12 мм, алюминиевый рифлёный лист.
3. Окна - оконные блоки ПВХ 1200х1200 - двухкамерный стеклопакет одна створка поворотно-откидная, на окнах решетка. На окнах установлены горизонтальные жалюзи.
4. Камера нормального твердения (КНТ) встроенная в контейнер-здание – обеспечивает автоматическое поддержание температуры и влажности (кондиционер, увлажнитель и нагреватель) согласно ГОСТ 10180-2012 при любых погодных условиях.
Дверь в КНТ - пластиковая. Камера нормального твердения (КНТ) – укомплектована стеллажами и вставками для обеспечения хранения бетонных образцов в соответствии с ГОСТ 10180-2012.
На Камеру нормального твердения (КНТ) выдается вся необходимая документация (паспорт, аттестат и протокол аттестации)
5. Схема электроснабжения и ВРУ (вводно-распределительного устройства) – разрабатывается и устанавливается Поставщиком. Электрическая схема ВРУ поставляется в комплекте с Технической документацией на контейнер-здание.
6. Кондиционер оконный – 1 шт. Сплит - 1 шт.
7. Огнетушитель ОП-4 – 1 шт.
8. Обогреватель мобильный – 1 шт. Тепловая завеса - 1 шт.
9. Входная дверь – металлическая утепленная.
10. Розетки, выключатели и светильники установлены согласно разработанной схеме, учитывая энергопотребление устанавливаемого оборудования.
11. Паспорт и инструкция по эксплуатации контейнера-здания.
Комплект приборов, оборудования и лабораторной мебели Лаборатории для БСУ (РБУ).
|
№ |
Номенклатура |
Количество |
Ед. |
|
1 |
Ванна ВГЗ с гидрозатвором для хранения цем. образцов |
1 |
шт. |
|
2 |
Весы ADAM HCB-602H (600г/0,01г) |
1 |
шт |
|
3 |
Весы электронные ПВм-3/15-ЖКИ (до 15 кг) |
1 |
шт. |
|
4 |
Виброплощадка лаб. СМЖ-539 М (100кг) 220 В |
1 |
шт. |
|
5 |
Игла длинная к прибору ОГЦ-1 "Вика" (испытание цемента по ГОСТ 310.3-76) |
1 |
шт |
|
6 |
Игла короткая к прибору ОГЦ-1 "Вика" (испытание цемента по ГОСТ 30744-2001) |
1 |
шт. |
|
7 |
Колба Ле-Шателье-Кандло (с калибровкой) |
1 |
шт |
|
8 |
Контейнер-здание (усиленное 2400х6000х2500 мм) с камерой нормального твердения |
1 |
шт |
|
9 |
Конус КА в комплекте с воронкой |
1 |
шт. |
|
10 |
Конусная форма, встряхивающий стол РБС (расплыв бет. смеси по ГОСТ 10181-2014) |
1 |
шт. |
|
11 |
Линейка метал. 50 см |
2 |
шт. |
|
12 |
Лист металлический (70х70 см) (для конуса КА) |
1 |
шт. |
|
13 |
Лопатка ЛЗ для цементного р-ра (нерж. сталь) |
1 |
шт |
|
14 |
Машина для испытания на сжатие ИП-1А-1000 (1000кН) |
1 |
шт |
|
15 |
Мойка бытовая (типа МОЙДОДЫР) |
1 |
шт |
|
16 |
Насадка к форме 40х40х160 мм трехсекционная |
1 |
шт. |
|
17 |
Пенетрометр для бетонных смесей ПБС (ГОСТ Р 56587-2015 ) |
1 |
шт. |
|
18 |
Песок стандартный монофракционный ГОСТ 6139 (25 кг) |
1 |
шт. |
|
19 |
Песок стандартный полифракционный ГОСТ 6139 (1350 г) |
5 |
шт. |
|
20 |
Пластины нагружения 40х40 мм (комплект из 2-х шт.) |
1 |
шт. |
|
21 |
Пресс ПРГ-1-10 (10 кН/1т) с поверкой |
1 |
шт. |
|
22 |
Прибор Вика ОГЦ-1 (ГОСТ 310.3-76) |
1 |
шт |
|
23 |
Прибор ИАЦ-04М (активность цемента) |
1 |
шт |
|
24 |
Прибор ПГР (для определения подвижности растворной смеси) |
1 |
шт. |
|
25 |
Приспособление к испытательным прессам (изгиб балочек 40х40х160) |
1 |
шт |
|
26 |
Приспособления (лопатки 2 шт.) для укладки цементного раствора в форму 40х40х160 мм по ГОСТ 30744 |
1 |
шт |
|
27 |
Секундомер механический простой СОП (типа СОПпр-2а-3-000) |
1 |
шт. |
|
28 |
Сито 0,08 мм, d=120 мм (типа КСВ с поддоном и крышкой) оцинк. |
1 |
шт. |
|
29 |
Сито метал. СЦ (сетка 0,9 мм) с поддоном, d=300 мм (просеивание проб цемента) оцинк. |
1 |
шт. |
|
30 |
Стакан стекл. с носиком высокий В-1-150 с/д |
1 |
шт |
|
31 |
Стакан стекл. с носиком высокий В-1-250 с/д |
1 |
шт |
|
32 |
Стакан стекл. с носиком высокий В-1-400 с/д |
1 |
шт |
|
33 |
Стеллаж лабораторный 1000х400х1800 мм для КНТ (5 полок) |
2 |
шт |
|
34 |
Стеллаж лабораторный 700х400х1800 мм для КНТ (5 полок) |
1 |
шт |
|
35 |
Стеллаж лабораторный (400х400х1800 мм) |
1 |
шт |
|
36 |
Стол лабораторный (нерж) с полкой (нерж) 700х500х750 мм |
1 |
шт |
|
37 |
Стол лабораторный (нерж) с полкой (нерж) 700х600х750 мм |
1 |
шт. |
|
38 |
Стол лабораторный (нерж) с полкой (нерж) 1200х600х750 мм |
1 |
шт. |
|
39 |
Стол лабораторный 1200х600х750 мм |
1 |
шт. |
|
40 |
Стул лабораторный |
1 |
шт. |
|
41 |
Термометр ТЛ-2 (-30...+70) ц.д. 1°С Hg |
1 |
шт |
|
42 |
Термометр цифр. универсальный ТЦ-1У (-55...+125°С) |
2 |
шт. |
|
43 |
Тумба подкатная ТП-1 (432х522х690 мм) с ящиками |
1 |
шт. |
|
44 |
Форма 200х200х400 (степень уплотняемости бет. смеси ГОСТ 10181-2014) |
1 |
шт. |
|
45 |
Форма балочка 40х40х160 мм (3ФБ40) трехсекционная оцинкованная |
2 |
шт. |
|
46 |
Форма куб. 100х100х100 мм двухгнезд. оцинкованная (2ФК100) |
12 |
шт |
|
47 |
Форма куб. для раствора 70,7х70,7х70,7 (3ФК70,7) без дна |
2 |
шт |
|
48 |
Цилиндр измерительный с носиком 1-10-2 (10 мл, стекл. основание) |
1 |
шт |
|
49 |
Цилиндр измерительный с носиком 1-100-2 (100 мл, стекл. основание) |
1 |
шт. |
|
50 |
Цилиндр измерительный с носиком 1-250-2 (250 мл, стекл. основание) |
1 |
шт |
|
51 |
Цилиндр измерительный с носиком 1-50-2 (50 мл, стекл. основание) |
1 |
шт |
|
52 |
Чаша затворения ЧЗ |
1 |
шт. |
|
53 |
Шкаф для приборов ШМА-0,5 (400х500х1850) |
1 |
шт. |
| 54 | Шкаф для раздевалки ШР-11-400 (1850х400х500 мм) |
1 |
шт. |
| 55 | Штангенциркуль ШЦ-1-150 (ц.д. 0,05 мм) ЧИЗ с поверкой | 1 | шт. |
| 56 | Лабораторный встряхивающий столик ЛВС (консистенции цем. раствора) | 1 | шт. |
| 57 | Штыковка для ЛВС (ШЦ) |
1 |
шт. |
Все оборудование поставляется с первичной аттестацией, калибровкой и поверкой.
Все оборудование установлено и закреплено в контейнере-здании и подключено к внутренней электросети.
Срок готовности к отгрузке: в течение 35-40 (сорок) рабочих дней поступления предварительной оплаты.
Гарантийный срок: 12 месяцев со дня отгрузки и подписания Товарно-транспортной накладной.
Отгрузка: Товара осуществляется со склада Продавца по адресу: Москва, ул. Рябиновая, дом № 63А, стр. 2.
Возможна доставка по России и СНГ автомобильным или ж/д транспортом (в стоимость не входит)

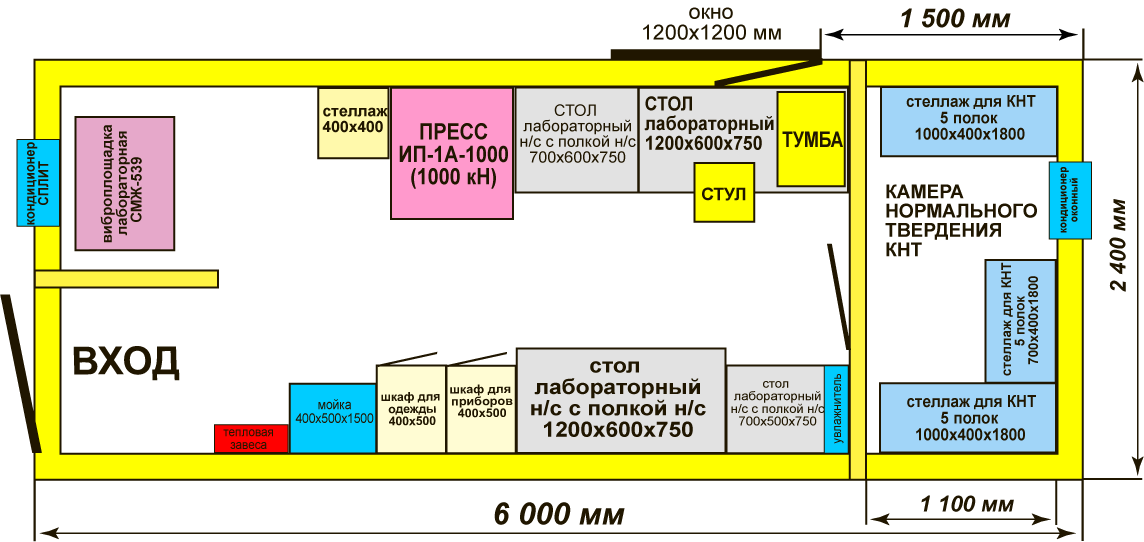

Схема размещения оборудования и лабораторной мебели в Мобильной Лаборатории для БСУ (РБУ) 220 В
Комплектация:
1. Окно - 2-х камерный пластиковый стеклопакет 1200x1200 мм одна створка поворотно-откидная.
2. На окне решетка.
3. Входная дверь металлическая врезной замок.
4. Отделка - МДФ.
5. Пол- алюминиевый рифленый лист.
6. Обогреватель - 2 шт.(мобильный)
7. На окнах - жалюзи.
8. Все оборудование и мебель установлено согласно схеме, закреплено и подключено к внутренней электросети.
9. Огнетушитель - 1 шт.
10. Тепловая завеса - 1 шт.
Камера КНТ обеспечивает автоматическое поддержание температуры и влажности (кондиционер, увлажнитель, нагреватель) согласно ГОСТ 10180-90 при любых погодных условиях.
Дверь в КНТ - пластиковая.
