Комплексная Дорожная Мобильная Лаборатория
на базе Контейнера-здания (2400х9000х2500) усиленного с КНТ
Лаборатория предназначена для оперативного контроля качества асфальтобетона, бетона и грунта на участке строительства.
Представленная Комплектация Дорожной Лаборатории обеспечивает:
1. Изготовление асфальтобетонных образцов по ГОСТ 12801-98.
2. Изготовление, хранение и испытание бетонных образцов – прочность по ГОСТ 10180-2012.
3. Отбор проб (кернов) для последующих испытаний по ГОСТ 12801-98.
4. Контроль качества уплотнения грунта по ГОСТ 19912-2001.
5. Контроль качества уплотнения щебеночных и гравийных оснований из смесей по ГОСТ 25607-94.
6. Измерения неровностей поверхности автомобильных дорог и аэродромов по ГОСТ 30412-96.
7. Проведение испытаний асфальтобетонных материалов по ГОСТ 12801-98, для определения:
- предела прочности при сжатии; - предела прочности на растяжение при расколе;
- предела прочности на растяжение при изгибе и показателей деформируемости;
- характеристик сдвигоустойчивости (по схеме Маршалла).
Лаборатория состоит из:
1. Контейнера – здания усиленного с Камерой Нормального Твердения (КНТ).
2. Комплекта приборов, оборудования и лабораторной мебели.
Описание и технические характеристики Контейнера-здания с КНТ.
Контейнер-здание усиленное с КНТ (далее здание) предназначено для размещения оборудования и рабочего места сотрудников лаборатории при подготовке и проведении лабораторных испытаний.
Несущим элементом здания является сварной объёмный металлический каркас, состоящий из основания, стен, стоек и крыши.
Основание и несущие стойки каркаса изготовлены с учетом повышенной нагрузки, с учетом массы испытательного оборудования устанавливаемого в Лаборатории.
Основные технические характеристики:
1. Условия эксплуатации преимущественно для подрайонов IB, IIA, IIIA (по СниП2.01-82) при температуре воздуха от - 40°С до +40°С.
2. Снеговая нагрузка - 100 кгс/м2; ветровая нагрузка - 48 кгс/м2 .
3. Габаритные размеры: длина – 9000 мм, ширина 2400 мм, высота – 2500 мм.
4. Внутренние размеры: длина – 8700 мм, ширина 2100 мм, высота – 2250 мм.
5. Степень огнестойкости – V. 6. Масса – около 5500 кг.
Устройство и комплектация:
1. Конструкция стен и потолка многослойная:
- наружная обшивка - профнастил С8 цвет белый RAL 9003;
- внутренняя обшивка стен здания выполнена из МДФ;
- утепление, гидроизоляция и пароизоляция выполнена из полиэтилена, толщиной 100 мкм, утеплителя ROCKWOOL - 100 мм и технофол 5 мм.
2. Конструкция пола многослойная:
- дно - металлический оцинкованный лист толщина 0,8 мм;
- гидроизоляция из полиэтилена толщиной 100 мкм;
- обрешетка из бруса 50х150 мм; - утеплитель ROCKWOOL - 100 мм;
- чистовой пол - половая доска толщиной 30 мм, ЦСП 12 мм, алюминиевый рифленый лист.
3. Окна - оконные блоки ПВХ 1200х1200 - двухкамерный стеклопакет одна створка поворотно-откидная, на окнах решетка. На окнах установлены горизонтальные жалюзи.
4. Камера нормального твердения (КНТ) встроенная в контейнер-здание – обеспечивает автоматическое поддержание температуры и влажности (кондиционер, увлажнитель и нагреватель) согласно ГОСТ 10180-2012 при любых погодных условиях.
Дверь в КНТ - пластиковая. Камера нормального твердения (КНТ) – укомплектована стеллажами и вставками для обеспечения хранения бетонных образцов в соответствии с ГОСТ 10180-2012.
На Камеру нормального твердения (КНТ) выдается вся необходимая документация (паспорт, аттестат и протокол аттестации)
5. Схема электроснабжения и ВРУ (вводно-распределительного устройства) – разрабатывается и устанавливается Поставщиком. Электрическая схема ВРУ поставляется в комплекте с Технической документацией на контейнер-здание.
6. Кондиционер оконный – 2 шт. в КНТ. Кондиционер СПЛИТ- 1 шт.
7. Огнетушитель ОП-4 – 1 шт. 8. Обогреватель мобильный (масляный 1,5 кВт) – 2 шт.
9. Тепловая завеса – 1 шт. 10. Входная дверь – металлическая утепленная.
10. Розетки, выключатели и светильники установлены согласно разработанной схеме, учитывая энергопотребление устанавливаемого оборудования.
11. Паспорт и инструкция по эксплуатации контейнера-здания.
Комплект приборов, оборудования и лабораторной мебели
комплексной дорожной лаборатории
|
№ |
Номенклатура |
Количество |
Ед. |
|
1 |
Алмазная коронка для керноотборника SPEED 102 |
1 |
шт. |
|
2 |
Алмазная коронка для керноотборника SPEED 152 |
1 |
шт |
|
3 |
Баня комб. лаб. БКЛ-М (1,5 л, на 1 ёмкость) |
1 |
шт. |
|
4 |
Бюкса грунт. металлич. 70 мл (d=50мм,h=40мм) |
20 |
шт |
|
5 |
Вакуумная установка ВУ-976А для а/б образцов (нерж) |
1 |
шт. |
|
6 |
Ведро оцинкованное 9 л |
4 |
шт. |
|
7 |
Весы Shinko AJ-6200CE (6200 г/0.01 г) ViBRA |
1 |
шт. |
|
8 |
Весы Shinko AJ-6200CE (6200 г/0.01 г) ViBRA |
1 |
шт. |
|
9 |
Виброплощадка ВПЛ-1АБ для формования а/б образцов (220 В) |
1 |
шт. |
|
10 |
Влагомер строительных материалов ВСМ-1 |
1 |
шт. |
|
11 |
Водонагреватель 15 литров (нижняя подводка) |
1 |
шт. |
|
12 |
Вытяжка производственная d=150 мм (600х600) мм. |
1 |
шт |
|
13 |
Гигрометр психрометрический ВИТ-2 (15°...40°) |
2 |
шт. |
|
14 |
Измеритель защитного слоя бетона ИЗС-10Ц |
1 |
шт |
|
15 |
Измерительное колесо RGK Q32 (0...9999,9 м) |
1 |
шт. |
|
16 |
К-т колец для отбора проб грунта КПГ-01 (ГОСТ 5180-15) |
1 |
шт. |
|
17 |
К-т колец для отбора проб грунта КПГ-02 (V =200/400/500) |
1 |
шт |
|
18 |
Керноотборник Iron Mole GCD268 бензиновый двигатель |
1 |
шт. |
|
19 |
Комплект сит КП-131(0,1,0,25,0,5,1,2,5,10мм) оцинк. d=200 мм (РП). |
1 |
шт. |
|
20 |
Комплект сит типа КП-109/1 (016,...70мм) (19 сит) d=300 мм оцинк.(РП). |
1 |
шт. |
|
21 |
Комплект форм КП-116 (для определения коэффициента дробимости щебня, гравия) |
1 |
шт |
|
22 |
Контейнер-здание (усиленное 2400х9000х2500 мм) с Камерой Нормального Твердения |
1 |
шт. |
|
23 |
Конус Васильева КВБ |
1 |
шт |
|
24 |
Конус КА в комплекте с воронкой |
2 |
шт |
|
25 |
Крепеж для сит диам 300 мм к виброплощадке (СМЖ ,ВПЛ, Грохот) |
1 |
шт. |
|
26 |
Крепеж для форм 2ФК100 (3ФК70, ФК150 и др.) к виброплощадке (СМЖ,ВПЛ, Грохот) |
1 |
шт. |
|
27 |
Лист металлический (70х70 см) (для конуса КА |
2 |
шт. |
|
28 |
Машина для испытаний асф/бет. образцов ИП-1А-500 АБ "УНИВЕРСАЛ" М |
1 |
шт. |
|
29 |
Машина для испытания на сжатие ИП-1А-1000 (1000кН) |
1 |
шт. |
|
30 |
Пестик с резиновым наконечником (дерево) |
1 |
шт |
|
31 |
Печь муфельная ЭКПС-10 (до 1100°С), 10 л с вытяжкой, мод. 4009 |
1 |
шт. |
|
32 |
Пирометр DT-810 (-30...+260°С) с поверкой |
1 |
шт. |
|
33 |
Плотномер асфальтобетона ПА-МГ4 |
1 |
шт. |
|
34 |
Плотномер грунтов динамический ПДУ-МГ4 «Удар» |
1 |
шт. |
|
35 |
Плотномер статический СГП-1М |
1 |
шт. |
|
36 |
Плотномер универс. динамический ДПУ-1 |
1 |
шт |
|
37 |
Прибор ПКФ-СД нерж. (опред. коэф. фильтрации песчаных грунтов) |
2 |
шт |
|
38 |
Прибор ПСУ-ПА-2 (220В) полуавтоматический на 2 образца (плотность грунта по ГОСТ 22733) |
1 |
шт |
|
39 |
Приспособление для гидростатического взвешивания на электронных весах |
1 |
шт |
|
40 |
Противень лабораторный (242х330х40 мм) |
5 |
шт. |
|
41 |
Противень лабораторный (330х440х40 мм) |
5 |
шт. |
|
42 |
Рейка дорожная РДУ-Кондор-ВН (3 м) складная с электронным уровнем |
1 |
шт. |
|
43 |
Рулетка AMO R305 (5 м) |
1 |
шт. |
|
44 |
Рулетка AMO R630 (20 м) |
1 |
шт. |
|
45 |
Рулетка AMO R750 (50 м) |
1 |
шт |
|
46 |
Стеллаж лабораторный 700х500х1800 мм для КНТ (8 полок) |
2 |
шт. |
|
47 |
Стеллаж лабораторный (400х400х1800 мм) |
1 |
шт. |
|
48 |
Стеллаж лабораторный (700х300х1800 мм) |
1 |
шт. |
|
49 |
Стеллаж лабораторный (700х400х1800 мм) |
1 |
шт. |
|
50 |
Стол лабораторный (нерж) с полкой (нерж) 1200х600х750 мм |
1 |
шт |
|
51 |
Стол лабораторный (нерж) с полкой (нерж) 600х600х750 мм для СНОЛ |
1 |
шт |
|
52 |
Стол лабораторный (нерж) с полкой (нерж) 800х500х750 мм |
1 |
шт. |
|
53 |
Стол лабораторный (нерж) с полкой (нерж) 800х600х750 мм |
2 |
шт. |
|
54 |
Стол лабораторный 1400х600х750 мм |
1 |
шт. |
|
55 |
Стол лабораторный для ВУ (нерж) 500х500х400 мм |
1 |
шт |
|
56 |
Стол лабораторный с полкой (500х500х1100) для весов с ГСВ |
1 |
шт |
|
57 |
Стол лабораторный с полкой (750х600х750 мм) для СНОЛ |
1 |
шт |
|
58 |
Стол-мойка металлическая (мойка нерж) 600х600х900 мм |
1 |
шт. |
|
59 |
Стул лабораторный без опоры для ног |
1 |
шт. |
|
60 |
Термометр биметаллический ТБП-40 (0...200°С) ц.д. 2°С |
3 |
шт. |
|
61 |
Термометр цифр. универсальный ТЦ-1У (-55...+125°С) |
2 |
шт. |
|
62 |
Термостат универсальный ТС-100 (для термостатирования асфальтобетонных образцов) |
1 |
шт. |
|
63 |
Тумба подкатная ТП-1 (432х522х690 мм) с ящиками |
1 |
шт. |
|
64 |
Форма куб. 100х100х100 мм двухгнезд. оцинкованная (2ФК100) |
12 |
шт. |
|
65 |
Шаблон для определения лещадности щебня КП-601/5 (соотношение 3:1) ГОСТ 8269.0-97 |
1 |
шт. |
|
66 |
Шкаф для приборов ШМА-0,5 (400х500х1850) |
1 |
шт |
|
67 |
Шкаф для раздевалки ШР-22-800 (800х500х1850 мм) |
1 |
шт |
|
68 |
Шкаф сушильный ШС-80-01 ( до 350°С) мод.2014, с вентил., камера и корпус -нержавеющая сталь |
1 |
шт |
|
69 |
Штангенциркуль ШЦ-1-150 (ц.д. 0,05 мм) ЧИЗ с поверкой |
1 |
шт |
|
70 |
Штыковка (длина 300 мм, диаметр 12 мм) |
1 |
шт |
|
71 |
Штыковка (длина 600 мм, диаметр 16 мм) |
2 |
шт |
|
72 |
Щипцы для извлечения керна d=100 мм |
1 |
шт |
|
73 |
Щипцы для извлечения керна d=150 мм |
1 |
шт |
|
74 |
Эксикатор 2-240 без крана, светлое стекло |
1 |
шт |
Все оборудование поставляется с первичной аттестацией, калибровкой и поверкой.
Все оборудование установлено и закреплено в контейнере-здании, подключено к внутренней электросети.
Срок готовности к отгрузке: в течение 45-50 рабочих дней поступления предварительной оплаты.
Гарантийный срок: 12 месяцев со дня отгрузки и подписания Товарно-транспортной накладной.
Отгрузка: Товара осуществляется со склада Продавца по адресу: Москва, ул. Рябиновая, дом № 63А, стр. 2.
Возможна доставка по России и СНГ автомобильным или ж/д транспортом (в стоимость не входит)

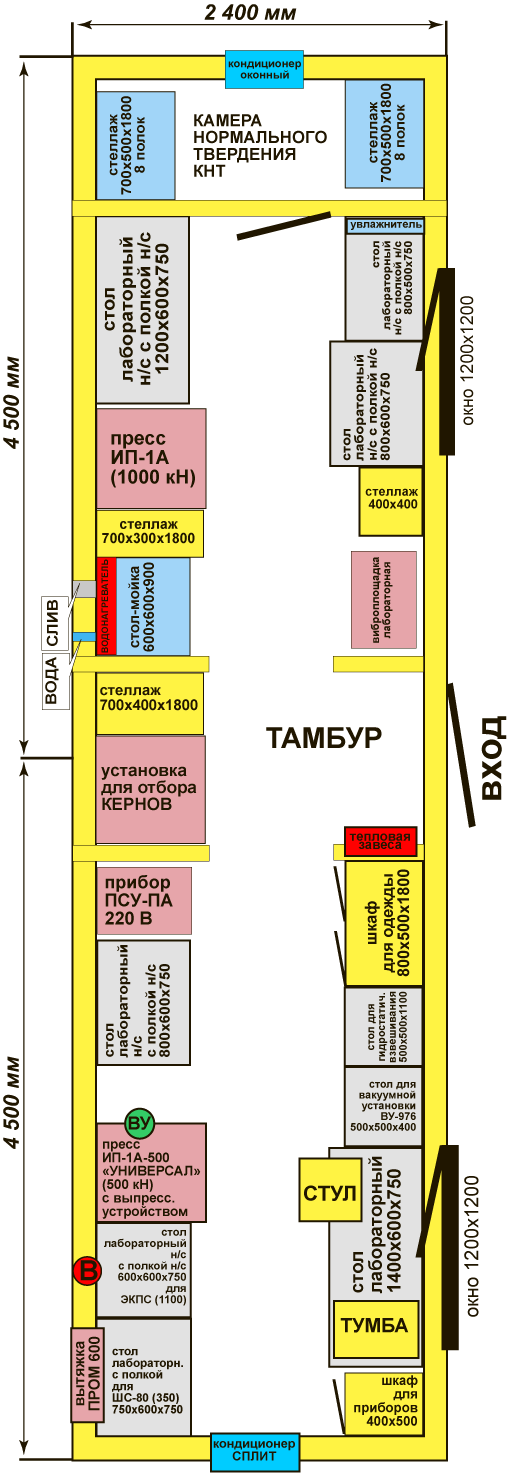

Схема размещения оборудования и лабораторной мебели в Комплексной Дорожной Лаборатории
|
Комплектация:
1. Окна - 2-х камерный пластиковый стеклопакет 2. На окне решетка. 3. Входная дверь - металлическая. 2 замка. 4. Вторая дверь - шпонированная 5. Отделка - МДФ. 6. Пол - алюминиевый рифленый лист. 7. Обогреватель - 2 шт.(мобильный маслянный) 8. На окнах - жалюзи.
9. Все оборудование и мебель установлено 10. Огнетушитель - 2 шт. 11. Тепловая Завеса -1 шт.Камера КНТ обеспечивает автоматическое поддержание температуры и влажности (кондиционер, увлажнитель, нагреватель) согласно ГОСТ 10180-90 при любых погодных условиях. Дверь в КНТ - пластиковая.
|
