Комплексная Мобильная Лаборатория СТРОЙКОНТРОЛЯ
на базе Контейнера-здания (2400х10000х2500) усиленного с КНТ
Лаборатория предназначена для оперативного контроля качества асфальтобетона, бетона и грунта на участке строительства.
Представленная Комплектация Лаборатории обеспечивает:
1. Изготовление асфальтобетонных образцов по ГОСТ 12801-98.
2. Изготовление и хранение бетонных образцов по ГОСТ 10180-2012.
3. Испытание бетонных образцов:
– прочность по ГОСТ 10180-2012;
- морозостойкость по ГОСТ 10060-2012;
- водонепроницаемость по ГОСТ 12730.5.
4. Отбор проб (кернов) для последующих испытаний по ГОСТ 12801-98.
5. Определение содержания битумного вяжущего методом выжигания по ГОСТ 12801-98.
6. Контроль качества уплотнения грунта по ГОСТ 19912-2001.
7. Контроль качества уплотнения щебеночных и гравийных оснований из смесей по ГОСТ 25607-94.
8. Измерения неровностей поверхности автомобильных дорог и аэродромов по ГОСТ 30412-96.
9. Проведение испытаний асфальтобетонных материалов по ГОСТ 12801-98, для определения:
- предела прочности при сжатии;
- предела прочности на растяжение при расколе;
- предела прочности на растяжение при изгибе и показателей деформируемости;
- характеристик сдвигоустойчивости (по схеме Маршалла).
Лаборатория состоит из:
1. Контейнера – здания усиленного с Камерой Нормального Твердения (КНТ).
2. Комплекта приборов, оборудования и лабораторной мебели.

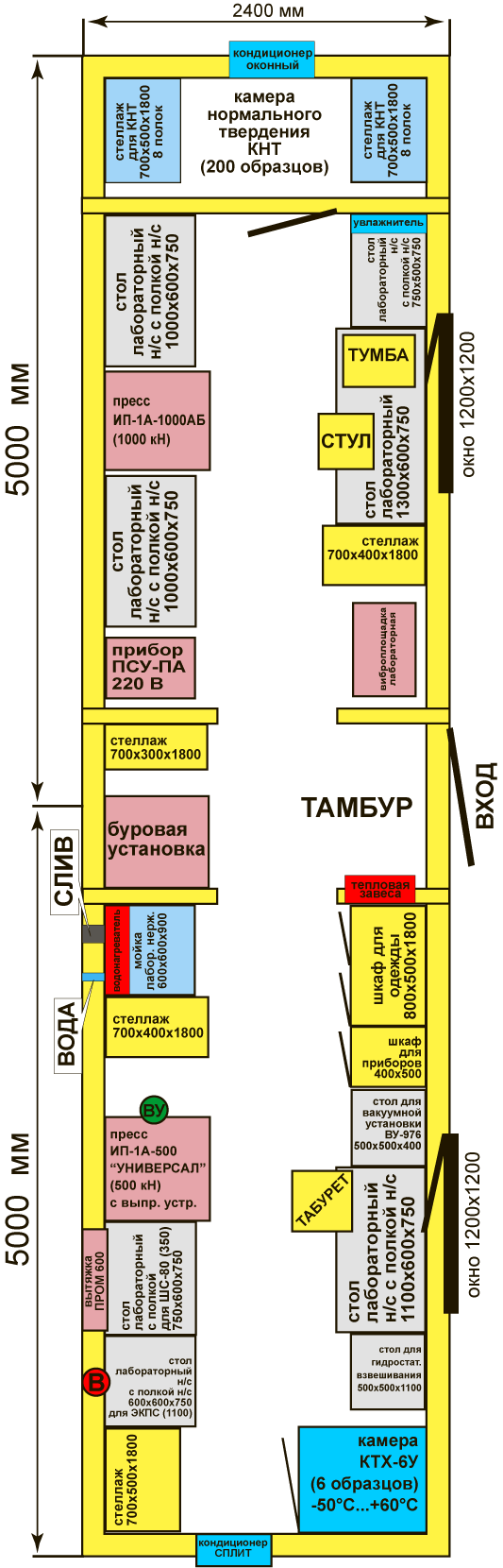

Описание и технические характеристики Контейнера-здания с КНТ.
Контейнер-здание усиленное с КНТ (далее здание) предназначено для размещения оборудования и рабочего места сотрудников лаборатории при подготовке и проведении лабораторных испытаний.
Несущим элементом здания является сварной объёмный металлический каркас, состоящий из основания, стен, стоек и крыши.
Основание и несущие стойки каркаса изготовлены с учетом повышенной нагрузки, с учетом массы испытательного оборудования устанавливаемого в Лаборатории.
Основные технические характеристики:
1. Условия эксплуатации преимущественно для подрайонов IB, IIA, IIIA (по СниП2.01-82) при температуре воздуха от - 40°С до +40°С.
2. Снеговая нагрузка - 100 кгс/м2; ветровая нагрузка - 48 кгс/м2 .
3. Габаритные размеры: длина – 10000 мм, ширина 2400 мм, высота – 2500 мм.
4. Внутренние размеры: длина – 9700 мм, ширина 2100 мм, высота – 2250 мм.
5. Степень огнестойкости – V
6. Масса – около 6500 кг.
Устройство и комплектация:
1. Конструкция стен и потолка многослойная:
- наружная обшивка - профнастил С8 цвет белый RAL 9003;
- внутренняя обшивка стен здания выполнена из МДФ;
- утепление, гидроизоляция и пароизоляция выполнена из полиэтилена, толщиной 100 мкм, утеплителя ROCKWOOL - 100 мм и технофол 5 мм.
2. Конструкция пола многослойная:
- дно - металлический оцинкованный лист толщина 0,8 мм;
- гидроизоляция из полиэтилена толщиной 100 мкм;
- обрешетка из бруса 50х150 мм;
- утеплитель ROCKWOOL - 100 мм;
- чистовой пол - половая доска толщиной 30 мм, ЦСП 12 мм, алюминиевый рифленый лист.
3. Окна - оконные блоки ПВХ 1200х1200 - двухкамерный стеклопакет одна створка поворотно-откидная, на окнах решетка. На окнах установлены горизонтальные жалюзи.
4. Камера нормального твердения (КНТ) встроенная в контейнер-здание – обеспечивает автоматическое поддержание температуры и влажности (кондиционер, увлажнитель и нагреватель) согласно ГОСТ 10180-2012 при любых погодных условиях.
Дверь в КНТ - пластиковая. Камера нормального твердения (КНТ) – укомплектована стеллажами и вставками для обеспечения хранения бетонных образцов в соответствии с ГОСТ 10180-2012.
На Камеру нормального твердения (КНТ) выдается вся необходимая документация (паспорт, аттестат и протокол аттестации)
5. Схема электроснабжения и ВРУ (вводно-распределительного устройства) – разрабатывается и устанавливается Поставщиком. Электрическая схема ВРУ поставляется в комплекте с Технической документацией на контейнер-здание.
6. Кондиционер оконный – 1 шт. Кондиционер СПЛИТ - 1 шт.
7. Огнетушитель ОП-4 – 1 шт.
8. Обогреватель мобильный (масляный) – 2 шт.
9. Тепловая завеса – 1 шт.
10. Входная дверь – металлическая утепленная.
11. Розетки, выключатели и светильники установлены согласно разработанной схеме, учитывая энергопотребление устанавливаемого оборудования.
12. Паспорт и инструкция по эксплуатации контейнера-здания.
Комплект приборов, оборудования и лабораторной мебели
комплексной лаборатории.
|
№ |
Номенклатура |
Количество |
Ед. |
|
1 |
Алмазная коронка для керноотборника SPEED 102 |
1 |
шт. |
|
2 |
Алмазная коронка для керноотборника SPEED 152 |
1 |
шт |
|
3 |
Бюкса грунт. металлич. 70 мл (d=50мм,h=40мм) |
30 |
шт. |
|
4 |
Вакуумная установка ВУ-976А для а/б образцов (нерж) |
1 |
шт |
|
5 |
Ведро оцинкованное 9 л |
2 |
шт. |
|
6 |
Весы Shinko AJH-4200CE (4200 г/0.01 г) ViBRA |
1 |
шт. |
|
7 |
Весы товарные TB-S-200.2-A1 (200 кг/50г) электронные с 1 датчиком без стойки |
1 |
шт. |
|
8 |
Весы электронные ПВм-3/15-ЖКИ (до 15 кг) |
1 |
шт. |
|
9 |
Виброплощадка ВПЛ-1АБ для формования а/б образцов (220 В) |
1 |
шт. |
|
10 |
Влагомер строительных материалов ВСМ-1 |
1 |
шт. |
|
11 |
Водонагреватель 15 литров (нижняя подводка) |
1 |
шт. |
|
12 |
Воронка В-100-150 |
2 |
шт |
|
13 |
Вытяжка производственная d=150 мм (600х600) мм |
1 |
шт. |
|
14 |
Гигрометр психрометрический ВИТ-2 (15°...40°) |
1 |
шт |
|
15 |
Емкость с крышкой 120х120х140 мм нерж. сталь для образцов 100х100х100 (морозостойкость) |
12 |
шт. |
|
16 |
Измеритель вовлечённого воздуха TESTING (5 л) с ручным насосом (2.0332) |
1 |
шт. |
|
17 |
Измеритель защитного слоя бетона ИЗС-10Ц |
1 |
шт |
|
18 |
Измерительное колесо RGK Q32 (0...9999,9 м) |
1 |
шт. |
|
19 |
К-т колец для отбора проб грунта КПГ-01 (ГОСТ 5180-15) |
1 |
шт. |
|
20 |
К-т колец для отбора проб грунта КПГ-02 (V =200/400/500) |
1 |
шт. |
|
21 |
Камера тепла и холода КТХ-6У ( -55...+60°С) 6 образцов (100х100х100) |
1 |
шт |
|
22 |
Керноотборник Iron Mole GCD268 бензиновый двигатель |
1 |
шт. |
|
23 |
Колба мерная 1-100-2 (100 мл) |
2 |
шт |
|
24 |
Колба мерная 1-250-2 (250 мл) |
2 |
шт |
|
25 |
Комплект сит (16 шт.) d=300 мм для щебня (ГОСТ33029-2014) квадратная ячейка (ПКв) нерж. |
1 |
шт. |
|
26 |
Комплект сит КП-131(0,1,0,25,0,5,1,2,5,10мм) оцинк. d=200 мм (РП) |
1 |
шт. |
|
27 |
Комплект сит ЛО-251/1У (12 сит) d=200 мм оцинк. (для а/бетона) (РП) |
1 |
шт. |
|
28 |
Комплект сит типа КП-109/1 (016,...70мм) (19 сит) d=300 мм оцинк.(РП) |
1 |
шт. |
|
29 |
Комплект форм КП-116 (для определения коэффициента дробимости щебня, гравия) |
1 |
шт. |
|
30 |
Контейнер 5 л (330х190х120 мм) пластмассовый для хранения грунта |
1 |
шт |
|
31 |
Контейнер 7 л пластмассовый. для хранения грунта |
1 |
шт. |
|
32 |
Контейнер-здание (усиленное 2400х10000х2500 мм) с Камерой Нормального Твердения |
1 |
шт. |
|
33 |
Конус Васильева КВБ |
1 |
шт. |
|
34 |
Конус КА в комплекте с воронкой |
1 |
шт. |
|
35 |
Крепеж для сит диам 300 мм к виброплощадке (СМЖ ,ВПЛ, Грохот) |
1 |
шт. |
|
36 |
Крепеж для форм 2ФК100 (3ФК70, ФК150 и др.) к виброплощадке (СМЖ,ВПЛ, Грохот) |
1 |
шт |
|
37 |
Машина для испытаний асф/бет. образцов ИП-1А-500 АБ "УНИВЕРСАЛ" М |
1 |
шт |
|
38 |
Машина для испытания на сжатие ИП-1А-1000 АБ (1000кН) (испытание бетона, изготовление а/б образцов) |
1 |
шт |
|
39 |
Мерная металлическая посуда МП-20л |
1 |
шт |
|
40 |
Мерная посуда МП (комплект 1,2,5,10 л) оцинк. сталь |
1 |
шт. |
|
41 |
Пестик с резиновым наконечником (дерево) |
1 |
шт. |
|
42 |
Пестик фарф. №3 (дл. 170мм) |
2 |
шт. |
|
43 |
Печь муфельная ЭКПС-10 (до 1100°С), 10 л с вытяжкой, мод. 4009 |
1 |
шт. |
|
44 |
Пикнометр ПЖ2-100 КШ 10/19 |
1 |
шт. |
|
45 |
Пикнометр ПТ-100 |
2 |
шт |
|
46 |
Пикнометр ПТ-50 |
2 |
шт. |
|
47 |
Пирометр DT-810 (-30...+260°С) с поверкой |
2 |
шт. |
|
48 |
Плотномер асфальтобетона ПА-МГ4 |
1 |
шт. |
|
49 |
Плотномер грунтов динамический ПДУ-МГ4 «Удар» |
1 |
шт. |
|
50 |
Плотномер статический СГП-1М |
1 |
шт |
|
51 |
Плотномер универс. динамический ДПУ-1 |
1 |
шт |
|
52 |
Прибор "АГАМА-2РМ" с поверкой |
1 |
шт. |
|
53 |
Прибор компрессионно-фильтрационный ПКФ-01 (для глинистых грунтов) |
1 |
шт. |
|
54 |
Прибор ПГР (для определения подвижности растворной смеси) |
1 |
шт. |
|
55 |
Прибор ПКФ-СД нерж. (опред. коэф. фильтрации песчаных грунтов) |
2 |
шт |
|
56 |
Прибор ПОС-60МГ4.ОД.2 (отрыв со скалыванием) с датчиком перемещения |
1 |
шт |
|
57 |
Прибор ПСУ-ПА-2 (220В) полуавтоматический на 2 образца (плотность грунта по ГОСТ 22733) |
1 |
шт |
|
58 |
Прибор стандартного уплотнения СОЮЗДОРНИИ ПСУ малый (9127) |
1 |
шт. |
|
59 |
Прибор ультразвуковой УКС-МГ4 (для контроля прочности материалов) |
1 |
шт. |
|
60 |
Приспособление к испытательным прессам (изгиб призм 100х100х400) |
1 |
шт. |
|
61 |
Пробоотборник для грунта ПГ-200 (V=200 см3) |
1 |
шт. |
|
62 |
Пробоотборник для грунта ПГ-400 (V=400 см3) |
1 |
шт. |
|
63 |
Пробоотборник для грунта ПГ-500 (V=500 см3) |
1 |
шт. |
|
64 |
Противень лабораторный (242х330х40 мм) |
5 |
шт. |
|
65 |
Противень лабораторный (330х440х40 мм) |
5 |
шт. |
|
66 |
Рейка дорожная РДУ-Кондор-ВН (3 м) складная с электронным уровнем |
1 |
шт |
|
67 |
Рулетка AMO R305 (5 м) |
1 |
шт |
|
68 |
Рулетка AMO R730 (30 м) (стальная лента с нейлоновым покрытием) |
1 |
шт |
|
69 |
Секундомер механический простой СОП (типа СОПпр-2а-3-000) |
1 |
шт |
|
70 |
Секундомер механический суммирующий СОС (типа СОСпр-2б-2-000) |
1 |
шт |
|
71 |
Склерометр электронный ИПС-МГ4.01 (3...100 МПа) |
1 |
шт |
|
72 |
Стакан стекл. с носиком высокий В-1-150 с/д |
5 |
шт |
|
73 |
Стакан стекл. с носиком высокий В-1-250 с/д |
5 |
шт |
|
74 |
Стакан стекл. с носиком высокий В-1-800 с/д |
1 |
шт |
|
75 |
Стакан стекл. с носиком низкий Н-1-600 с/д |
2 |
шт |
|
76 |
Стакан стекл. с носиком низкий Н-1-800 с/д |
2 |
шт |
|
77 |
Стеллаж лабораторный 700х500х1800 мм для КНТ (8 полок) |
2 |
шт. |
|
78 |
Стеллаж лабораторный (700х300х1800 мм) |
1 |
шт. |
|
79 |
Cтеллаж лабораторный (700х400х1800 мм) |
2 |
шт. |
|
80 |
Стеллаж лабораторный (700х500х1800 мм) |
1 |
шт. |
|
81 |
Стол лабораторный (нерж) с полкой (нерж) 1000х600х750 мм |
2 |
шт. |
|
82 |
Стол лабораторный (нерж) с полкой (нерж) 1100х600х750 мм |
1 |
шт. |
|
83 |
Стол лабораторный (нерж) с полкой (нерж) 600х600х750 мм |
2 |
шт |
|
84 |
Стол лабораторный (нерж) с полкой (нерж) 750х500х750 мм |
1 |
шт. |
|
85 |
Стол лабораторный 1300х600х750 мм |
1 |
шт. |
|
86 |
Стол лабораторный для ВУ (нерж) 500х500х400 мм |
1 |
шт. |
|
87 |
Стол лабораторный с полкой (500х500х1100) для весов с ГСВ |
1 |
шт. |
|
88 |
Стол лабораторный с полкой (750х600х750 мм) для СНОЛ. |
1 |
шт. |
|
89 |
Стол-мойка металлическая (мойка нерж) 600х600х900 мм |
1 |
шт. |
|
90 |
Стул лабораторный без опоры для ног |
1 |
шт. |
|
91 |
Ступка фарф. №6 диам. 184 мм |
2 |
шт. |
|
92 |
Табурет лабораторный Т2 высокий с опорным кольцом |
1 |
шт. |
|
93 |
Термометр биметаллический ТБП-40 (0...200°С) ц.д. 2°С |
3 |
шт. |
|
94 |
Термометр цифр. универсальный ТЦ-1У (-55...+125°С) |
2 |
шт. |
|
95 |
Термостат универсальный ТС-100 (для термостатирования асфальтобетонных образцов) |
1 |
шт. |
|
96 |
Тумба подкатная ТП-1 (432х522х690 мм) с ящиками |
1 |
шт |
|
97 |
Форма для а/бет. диам. 101 мм из к-та ЛО-257 |
1 |
шт |
|
98 |
Форма для а/бет. диам. 50,5 мм из к-та ЛО-257 |
1 |
шт. |
|
99 |
Форма для а/бет. диам. 71,4 мм из к-та ЛО-257 |
1 |
шт. |
|
100 |
Форма куб. 100х100х100 мм двухгнезд. оцинкованная (2ФК100) |
12 |
шт. |
|
101 |
Форма куб. 70,7х70,7х70,7 мм трехгнезд. крашенная (3ФК70,7) |
2 |
шт. |
|
102 |
Форма куб. для раствора 70,7х70,7х70,7 (3ФК70,7) без дна |
2 |
шт. |
|
103 |
Форма цилиндр. 150х150 мм (ФЦ150) крашенная |
6 |
шт. |
|
104 |
Цилиндр измерительный 3-100-2 с носиком (100 мл, пластм. основание) |
5 |
шт |
|
105 |
Цилиндр измерительный 3-250-2 с носиком (250 мл, пластм. основание) |
3 |
шт. |
| 106 | Цилиндр измерительный 3-500-2 с носиком (500 мл, пластм. основание) |
2 |
шт. |
|
107 |
Шаблон для определения лещадности щебня КП-601/5 (соотношение 3:1) ГОСТ 8269.0-97 |
1 |
шт. |
|
108 |
Шкаф для приборов ШМА-0,5 (400х500х1850) |
1 |
шт. |
|
109 |
Шкаф для раздевалки ШР-22-800 (800х500х1850 мм) |
1 |
шт. |
|
110 |
Шкаф сушильный ШС-80-01 ( до 350°С) мод.2014, с вентил., камера и корпус -нержавеющая сталь |
1 |
шт |
|
111 |
Штангенциркуль ШЦ-1-150 (ц.д. 0,05 мм) ЧИЗ с поверкой |
1 |
шт. |
|
112 |
Штыковка (длина 300 мм, диаметр 12 мм) |
1 |
шт. |
|
113 |
Штыковка (длина 600 мм, диаметр 16 мм) |
2 |
шт. |
|
114 |
Щипцы для извлечения керна d=100 мм |
1 |
шт. |
|
115 |
Щипцы для извлечения керна d=150 мм |
1 |
шт |
|
116 |
Эксикатор 2-240 без крана, светлое стекло |
1 |
шт. |
Все оборудование поставляется с первичной аттестацией, калибровкой и поверкой.
Все оборудование установлено и закреплено в контейнере-здании и подключено к внутренней электросети.
Срок готовности к отгрузке: в течение 40 (сорок) рабочих дней поступления предварительной оплаты.
Гарантийный срок: 12 месяцев со дня отгрузки и подписания Товарно-транспортной накладной.
Отгрузка: Товара осуществляется со склада Продавца по адресу: г. Москва , ул. Рябиновая, дом № 63А, стр. 2.
Возможна доставка по России и СНГ автомобильным или ж/д транспортом (в стоимость не входит)
Схема размещения оборудования и лабораторной мебели
в Комплексной Лаборатории для БСУ (РБУ)
|
КоКомплектация:
1. Окна - 2-х камерный пластиковый стеклопакет 2. На окне решетка. 3. Входная дверь - металлическая. Врезной замок. 4. Отделка - МДФ. 5. Пол - алюминиевый рифленый лист. 6. Обогреватель - 2 шт.(мобильный маслянный) 7. На окнах - жалюзи.
8. Все оборудование и мебель установлено 9. Огнетушитель -1 шт. 10. Тепловая Завеса -1 шт.
Камера КНТ обеспечивает автоматическое |
по всем вопросам обращаться:
Коробко Роман Николаевич
моб.+7-910-466-77-53; email: rk@vnir.ru
