Комплексная Мобильная Лаборатория для АБЗ (ГОСТ 12801 и ГОСТы 2020 года)
на базе Контейнера-здания (2400х10000х2500) усиленного
Лаборатория предназначена для оперативного контроля качества щебня, песка, битума, минерального порошка и асфальтобетона на АБЗ.
Представленная Комплектация Лаборатории для АБЗ обеспечивает:
1. Определение зернового состава заполнителей по ГОСТ 58401.1-2019.
2. Определение истираемости по показателю микро-Деваль по ГОСТ 33024-2014
3. Определение эквивалента песка по ГОСТ 33052-2014.
4. Определение объема пустот по ГОСТ Р 58402.4-2019.
5. Испытания и контроль качества битума:
- определение глубины проникания иглы (пенетрации) по ГОСТ 11501-78;
- определение температуры размягчения нефтебитумов по методу «Кольцо и Шар» ГОСТ 33142-2014;
- определение растяжимости битумов по ГОСТ 33138-2014;
6. Испытания и контроль качества асфальтобетонной смеси:
- приготовление асфальтобетонной смеси
- определение содержания битумного вяжущего методом выжигания по ГОСТ 58401.15 -2019 и ГОСТ 12801-98:
- определение максимальной плотности асфальтобетонной смеси (тест Райса) по ГОСТ Р 58401.16-2019.
7. Изготовление асфальтобетонных образцов:
- подготовка цилиндрических образцов из горячей а/б смеси на установке Маршала по ГОСТ Р 58406.9-2019.
- изготовление (формовка) асфальтобетонных образцов по ГОСТ 12801-98.
8. Проведение испытаний асфальтобетонных образцов:
- определение сопротивлению пластическому течению цилиндрических образцов по ГОСТ Р 58406.8-2019;
- определение водостойкости и адгезионных свойств по ГОСТ Р 58401.18-2019;
- определения прочности при растяжении при изгибе по ГОСТ 58406.6 - 20;
- определения предельной относительной деформации растяжения по ГОСТ 58406.6 - 20
- определения характеристик сдвигоустойчивости (по схеме Маршалла).
- проведение испытаний асфальтобетонных образцов по ГОСТ 12801-98
Лаборатория состоит из:
1. Контейнера – здания усиленного.
2. Комплекта приборов, оборудования и лабораторной мебели.
Описание и технические характеристики Контейнера-здания усиленного.
Контейнер-здание усиленное (далее здание) предназначено для размещения оборудования и рабочего места сотрудников лаборатории при подготовке и проведении лабораторных испытаний.
Несущим элементом здания является сварной объёмный металлический каркас, состоящий из основания, стен, стоек и крыши.
Основание и несущие стойки каркаса изготовлены с учетом повышенной нагрузки, с учетом массы испытательного оборудования устанавливаемого в Лаборатории.
Основные технические характеристики:
1. Условия эксплуатации преимущественно для подрайонов IB, IIA, IIIA (по СниП2.01-82) при температуре воздуха от - 40°С до +40°С.
2. Снеговая нагрузка - 100 кгс/м2; ветровая нагрузка - 48 кгс/м2 .
3. Габаритные размеры: длина – 10000 мм, ширина 2400 мм, высота – 2500 мм.
4. Внутренние размеры: длина – 9700 мм, ширина 2100 мм, высота – 2250 мм.
5. Степень огнестойкости – V
6. Масса – около 6500 кг.
Устройство и комплектация:
1. Конструкция стен и потолка многослойная:
- наружная обшивка - профнастил С8 цвет белый RAL 9003;
- внутренняя обшивка стен здания выполнена из МДФ;
- утепление, гидроизоляция и пароизоляция выполнена из полиэтилена, толщиной 100 мкм, утеплителя ROCKWOOL - 100 мм и технофол 5 мм.
2. Конструкция пола многослойная:
- дно - металлический оцинкованный лист толщина 0,8 мм;
- гидроизоляция из полиэтилена толщиной 100 мкм;
- обрешетка из бруса 50х150 мм;
- утеплитель ROCKWOOL - 100 мм;
- чистовой пол - половая доска толщиной 30 мм, рифленый алюминиевый лист.
3. Окна - оконные блоки ПВХ 1200х1200 - двухкамерный стеклопакет одна створка поворотно-откидная, на окнах решетка. На окнах установлены горизонтальные жалюзи.
4. Схема электроснабжения и ВРУ (вводно-распределительного устройства) – разрабатывается и устанавливается Поставщиком. Электрическая схема ВРУ поставляется в комплекте с Технической документацией на контейнер-здание.
5. Кондиционер СПЛИТ – 1 шт.
6. Огнетушитель ОП-4 – 1 шт.
7. Обогреватель мобильный (масляный) – 2 шт.
8. Тепловая завеса – 1 шт.
9. Питание – 220 B.
10. Максимальная мощность – 32 кВт.
11. Входная дверь – металлическая утепленная.
12. Розетки, выключатели и светильники установлены согласно разработанной схеме, учитывая энергопотребление устанавливаемого оборудования.
13. Паспорт и инструкция по эксплуатации контейнера-здания.

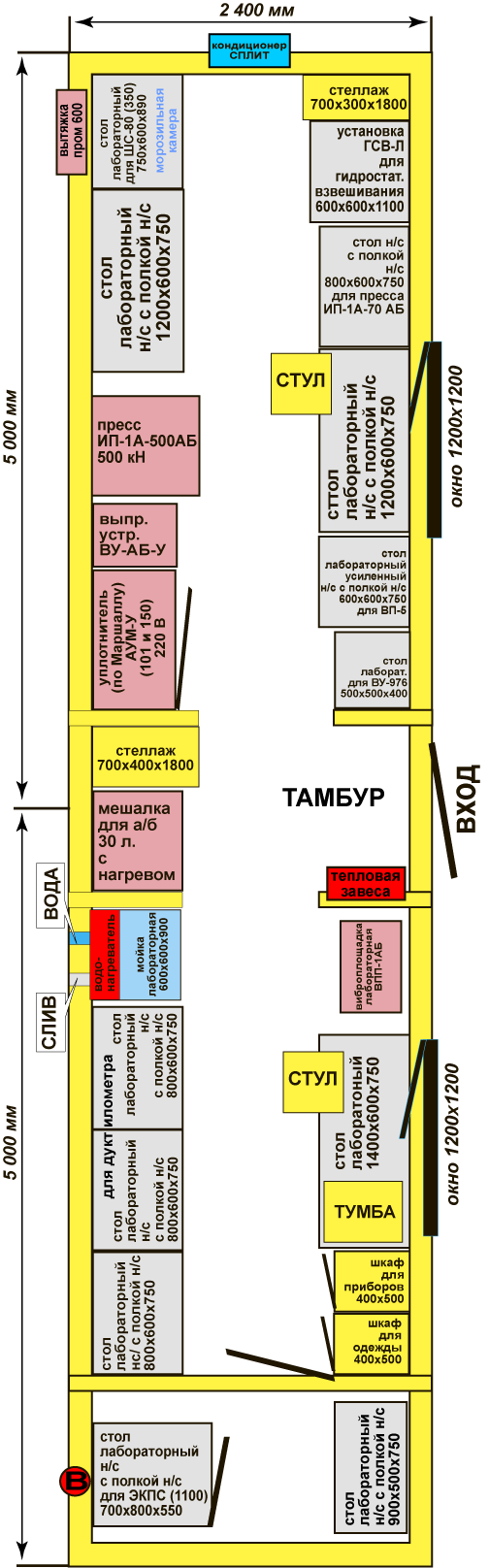

Комплект приборов, оборудования и лабораторной мебели комплексной лаборатории для АБЗ.
|
№ |
Номенклатура |
Количество |
Ед. |
|
1 |
Автоматический уплотнитель Маршалла АУМ-У (для форм d=101,6 мм; d=152,4) ГОСТ Р 58406.9-2019 |
1 |
шт. |
|
2 |
Аппарат для определение пустот Ригдена , уплотнение мин. порошка ГОСТ Р 58402.7-2019 |
1 |
шт |
|
3 |
Вакуумная установка ВУ-976А для а/б образцов (нерж) |
1 |
шт. |
|
4 |
Вакуумный пикнометр ВП-5 (с вакуум.насосом и встрях. уст-вом) по ГОСТ Р 58401.16-2019 |
1 |
шт |
|
5 |
Ведро оцинкованное 9 л |
2 |
шт. |
|
6 |
Весы Shinko AJ-6200CE (6200 г/0.01 г) ViBRA |
1 |
шт. |
|
7 |
Весы лабораторные электронные DEMCOM DX-10001С (10кг/0,1г) |
1 |
шт. |
|
8 |
Весы товарные TB-S-200.2-A1 (200 кг/50г) электронные с 1 датчиком без стойки |
1 |
шт. |
|
9 |
Виброплощадка ВПЛ-1АБ для формования а/б образцов (220 В) |
1 |
шт. |
|
10 |
Водонагреватель 15 литров (нижняя подводка) |
1 |
шт. |
|
11 |
Выпрессовочное устройство ВУ-АБ-У (для извлечения а/б образцов ГОСТ 12801, ГОСТ Р 58406.9) - 220В |
1 |
шт. |
|
12 |
Вытяжка производственная d=150 мм (600х600) мм |
1 |
шт |
|
13 |
Гигрометр психрометрический ВИТ-2 (15°...40°) |
1 |
шт. |
|
14 |
Дуктилометр Линтел ДБ-20-100 (100 см) автоматический со встроенным термокриостатом |
1 |
шт |
|
15 |
Захват для тиглей из нержавеющей стали |
1 |
шт. |
|
16 |
Испытательная установка МД-2 (определение истираемости щебня по показ. микро-Деваль) ГОСТ 33024-2014 |
1 |
шт. |
|
17 |
Калибры круглые для щебня типа КП-601/2 (10 шт.) |
1 |
шт |
|
18 |
Колба Ле-Шателье-Кандло Гф7.380.306 (с калибровкой) |
1 |
шт. |
|
19 |
Колба мерная 1-100-2 (100 мл) |
2 |
шт. |
|
20 |
Колба мерная 1-1000-2 (1000 мл) |
1 |
шт. |
|
21 |
Колба мерная 1-250-2 (250 мл) |
2 |
шт |
|
22 |
Комплект для теста “Песчаный эквивалент” (минимальный комплект) S159-01 KIT MATEST |
1 |
шт. |
|
23 |
Комплект металлических игл КП-401 |
1 |
шт |
|
24 |
Комплект сит (13 шт) по ГОСТ 58401.1-2019 (Прил Г) с квадратной ячейкой ПКв, d=300 мм, нерж. |
1 |
шт |
|
25 |
Комплект сит (13 шт) по ГОСТ 58401.1-2019 квадратная ячейка (ПКв) d=300 мм нерж |
1 |
шт. |
|
26 |
Комплект сит (16 шт.) d=300 мм для щебня (ГОСТ33029-2014) квадратная ячейка (ПКв) нерж. |
1 |
шт. |
|
27 |
Комплект сит ЛО-251/1 для а/бетона (оцинков.) d=200 мм |
1 |
шт. |
|
28 |
Комплект сит типа КП-109/1 (016,...70мм) (19 сит) d=300 мм оцинк.(РП) |
1 |
шт. |
|
29 |
Комплект форм КП-116 (для определения коэффициента дробимости щебня, гравия) |
1 |
шт. |
|
30 |
Контейнер-здание (усиленное 2400х10000х2500 мм) с кондиционером |
1 |
шт |
|
31 |
Корзина (тканая нерж. сталь) с ячейкой 6,3±2,0 мм по ГОСТ Р 58401.23-2019 |
1 |
шт. |
|
32 |
Корзина для выжигания асфальтобетоной смеси с лотком и захватом ГОСТ 58401.15 -2019 |
1 |
шт. |
|
33 |
Крепеж для сит диам 300 мм к виброплощадке (СМЖ ,ВПЛ, Грохот) |
1 |
шт. |
|
34 |
Линейка метал. 30 см |
2 |
шт. |
|
35 |
Линейка метал. 50 см |
2 |
шт. |
|
36 |
Лист неабсорбирующей бумаги (к-т 100 шт.) d=101 мм ГОСТ Р 58406.9-2019 (АУМ-У) |
1 |
шт |
|
37 |
Машина для испытания на сжатие ИП-1А-500 АБ (500кН) (испытание бетона изготовление а/б образцов) |
1 |
шт |
|
38 |
Металлическая штыковка диаметр 10 мм (ГОСТ Р 58406.9-2019) |
1 |
шт |
|
39 |
Металлический стержень ø (15,0±2,0) мм, длина - 300 мм ПНСТ 179-2016 |
1 |
шт |
|
40 |
Мешалка лабораторная МЛ-30 АБ (30л) для приготовления асфальтобетонов |
1 |
шт. |
|
41 |
Морозильная камера Liebherr GP 1476 (-18°С) |
1 |
шт. |
|
42 |
Муфельная печь ЭКПС-50 СПУ мод. 5003 (+50...+1100 °С, одноступенч. регулятор, с вытяжкой) |
1 |
шт. |
|
43 |
Набор ножей из четырех штук |
1 |
шт. |
|
44 |
Пенетрометр автоматический АПН-360МГ4 для нефтебитумов |
1 |
шт. |
|
45 |
Пресс для асфальтобетона ПМ-1А-70АБ |
1 |
шт |
|
46 |
Прибор ИКШ-МГ4 |
1 |
шт. |
|
47 |
Прибор КЗМ-4Ц (экспресс-контроль пылевидных частиц) |
1 |
шт. |
|
48 |
Приспособление к ПМ-1А-70АБ ( растяжение при изгибе а/б образцов ГОСТ 12801) |
1 |
шт. |
|
49 |
Приспособление к ПМ-1А-70АБ (обжимное устройство метод Маршалла) 71,4 мм по ГОСТ 12801 |
1 |
шт. |
|
50 |
Противень лабораторный (242х330х40 мм) |
5 |
шт |
|
51 |
Противень лабораторный (330х440х40 мм) |
5 |
шт |
|
52 |
Секундомер механический простой СОП (типа СОПпр-2а-3-000) |
1 |
шт. |
|
53 |
Совок металлический для песка. |
1 |
шт. |
|
54 |
Совок металлический для щебня |
1 |
шт. |
|
55 |
Сосуд для отмучивания песка (КП-306) |
1 |
шт |
|
56 |
Сосуд для отмучивания щебня и гравия (КП-305) |
1 |
шт |
|
57 |
Стакан стекл. с носиком высокий В-1-600 с/д |
1 |
шт |
|
58 |
Стакан стекл. с носиком высокий В-1-800 с/д |
1 |
шт. |
|
59 |
Стакан стекл. с носиком низкий Н-1-600 с/д |
1 |
шт. |
|
60 |
Стакан стекл. с носиком низкий Н-1-800 с/д |
1 |
шт. |
|
61 |
Стальной шкаф со звукопоглощающим покрытием для АУМ (2100х800х500 мм) |
1 |
шт. |
|
62 |
Стеллаж лабораторный (700х300х1000 мм) |
1 |
шт. |
|
63 |
Стеллаж лабораторный (700х400х1800 мм) |
1 |
шт. |
|
64 |
Стол лабор. (нерж) усиленный (нагрузка 250 кг) с полкой (нерж) 800х600х750мм для ПМ-1А |
1 |
шт. |
|
65 |
Стол лабораторный (750х600х890 мм) для СНОЛ (без полки) |
1 |
шт. |
|
66 |
Стол лабораторный (нерж) (700х800х550 мм) усиленный 150 кг. для ЭКПС-50 |
1 |
шт |
|
67 |
Стол лабораторный (нерж) с полкой (нерж) 1200х600х750 мм |
2 |
шт |
|
68 |
Стол лабораторный (нерж) с полкой (нерж) 600х600х750 мм |
1 |
шт |
|
69 |
Стол лабораторный (нерж) с полкой (нерж) 800х600х750 мм |
3 |
шт |
|
70 |
Стол лабораторный (нерж) с полкой (нерж) 900х500х750 мм |
1 |
шт |
|
71 |
Стол лабораторный 1400х600х750 мм |
1 |
шт |
|
72 |
Стол лабораторный для ВУ (нерж) 500х500х400 мм |
1 |
шт |
|
73 |
Стол-мойка металлическая (мойка нерж) 600х600х900 мм |
1 |
шт |
|
74 |
Стул лабораторный |
2 |
шт |
|
75 |
Термометр биметаллический ТБП-40 (0...200°С) ц.д. 2°С |
2 |
шт |
|
76 |
Термометр СП-2П (0...150) жидк., р.ч. 160 мм |
2 |
шт |
|
77 |
Термостат универсальный ТС-100 (для термостатирования асфальтобетонных образцов) |
1 |
шт. |
|
78 |
Тигель из нержавеющей стали 500 мл (для выжигания асфальтобетонной смеси) |
2 |
шт. |
|
79 |
Тумба подкатная ТП-1 (432х522х690 мм) с ящиками |
1 |
шт. |
|
80 |
Установка для гидростатического взвешивания ГСВ-Л (лебедка, корзина, ёмкость) |
1 |
шт. |
|
81 |
Устройство для опр-я объема пустот (оценка угловатости) мелкого заполнителя ГОСТ Р 58402.4-2019 |
1 |
шт. |
|
82 |
Форма d=25,2 (для уплотнения образцов из смеси минерального порошка с битумом по ГОСТ Р 52129-2003) |
1 |
шт. |
|
83 |
Форма d=50,5 мм (для определения плотности минерального порошка по ГОСТ Р 52129-2003) |
1 |
шт |
|
84 |
Форма металл. в виде усеченного конуса в комплекте с пестиком ГОСТ Р 58402.1-2019 |
2 |
шт. |
|
85 |
Чашка пенетрационная алюминиевая d=55 мм h=35 мм |
5 |
шт. |
|
86 |
Шаблон для определения лещадности щебня КП-601/5 (соотношение 3:1) ГОСТ 8269.0-97 |
1 |
шт. |
|
87 |
Шкаф для приборов ШМА-0,5 (400х500х1850) |
1 |
шт. |
|
88 |
Шкаф для раздевалки ШР-11-400 (1850х400х500 мм). |
1 |
шт. |
|
89 |
Шкаф сушильный ШС-80-01 ( до 350°С) мод.2014, с вентил., камера и корпус - нержавеющая сталь |
1 |
шт. |
|
90 |
Шпатель двусторонний прямой 180 мм (нержавеющая сталь) |
1 |
шт. |
|
91 |
Штангенциркуль ШЦ-1-150 (ц.д. 0,05 мм) ЧИЗ с поверкой |
1 |
шт. |
|
92 |
Щётка металлическая четырехрядная |
1 |
шт. |
|
93 |
Электроплитка Веста-2 (двухконфорочная) |
1 |
шт. |
Все оборудование поставляется с первичной аттестацией, калибровкой и поверкой.
Все оборудование установлено и закреплено в контейнере-здании, подключено к внутренней электросети.
Срок готовности к отгрузке: в течение 50 ( пятьдесят ) рабочих дней.
Гарантийный срок: 12 месяцев со дня отгрузки и подписания Товарно-транспортной накладной.
Возможна доставка по России и СНГ автомобильным или ж/д транспортом.
Схема размещения оборудования и лабораторной мебели
в Комплексной Лаборатории для АБЗ (220 В)
|
Комплектация:
1. Окна - 2-х камерный пластиковый стеклопакет 2. На окне решетка. 3. Входная дверь - металлическая. Врезной замок. 4. Вторая дверь - шпонированная 5. Отделка - МДФ. 6. Пол - алюминиевый рифленый лист. 7. Обогреватель - 2 шт.(мобильный маслянный) 8. На окнах - жалюзи.
9. Все оборудование и мебель установлено 10. Огнетушитель -2 шт. 11. Тепловая Завеса -1 шт.
|
Все оборудование установлено в контейнере-здании и подключено к внутренней электросети.
по всем вопросам обращаться:
Коробко Роман Николаевич
моб.+7-910-466-77-53; email: rk@vnir.ru
