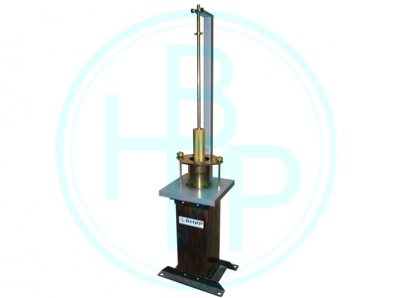

Ручной уплотнитель Маршалла РУМ-У (для форм d=101,6 мм, d=152,4)
На плиту устанавливается основание формы. На основание формы устанавливается цилиндрическая часть формы и выше, на цилиндрическую часть формы удлинительное кольцо.
В форму помещается асфальтобетонная смесь, которая уплотняется ручным ударным механизмом.
Ударный механизм представляет собой груз, который свободно перемещается по штанге. Подъем груза осуществляется вручную. Для того чтобы обеспечить заданную высоту падения груза на штанге есть специальное ограничительное кольцо.
Груз падает вниз под действием силы тяжести. При ударе груза по наковальне смесь уплотняется. .
Технические характеристики
Форма № 1
Высота цилиндрической части формы - 87,4±0,5 мм
Внутренний диаметр цилиндрической части формы - 101,6±0,2 мм
Форма № 2
Высота цилиндрической части формы - 114,3±0,3 мм
Внутренний диаметр цилиндрической части формы - 152,4±0,2 мм
Масса груза № 1 - 4 535 ± 15 гр.
Масса груза № 2 - 10 210 ± 20 гр.
Высота падения груза - 457,2 ± 1,5 мм
Габаритные размеры - не более 400 х 300 х 1500 мм
Масса установки - не более 50 кг.
Комплектация
Цилиндрическая часть формы 101,6
Удлинительное кольцо формы 101,6
Основание формы 101,6
Переходное кольцо формы 101,6
Прижимная плита формы 101,6
Штанга с наковальней формы 101,6
Фиксатор (2 шт.)
Груз весом 4 535 г
Цилиндрическая часть формы 152,4
Удлинительное кольцо формы 152,4
Основание формы 152,4
Прижимная плита формы 152,4
Штанга с наковальней формы 152,4
Груз весом 10 210 г.
Винт с насечкой
Гайка с насечкой № 1
Гайка с насечкой № 2 (2 шт.)
Ручной уплотнитель Маршалла РУМ-У
Фильтры бумажные d=100 мм (100 шт.)
Паспорт
